    地測圖形協同管理系統
      地測圖形協同管理系統主要包括地測數據庫管理、等值線圖、測量圖、儲量圖、柱狀圖、剖面圖、素描圖、防治水圖、瓦斯地質圖等模塊。該系統以先進的算法、精準的空間數據信息處理、高效的圖形處理流程，實現等值線圖、采掘工程平面圖、鉆孔柱狀圖、綜合柱狀圖、煤巖層對比圖、勘探線剖面圖、預想剖面圖、底板等高線及儲量估算圖、巷道素描圖等地測圖件的繪制與管理，是礦井相關專業制圖的基礎。

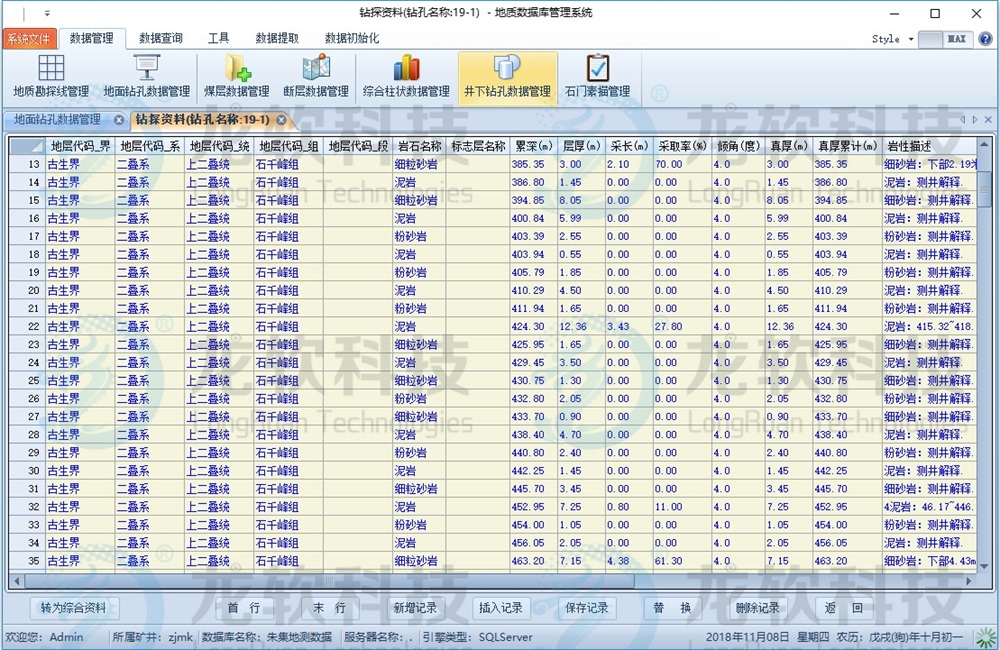

鉆孔鉆探資料數據

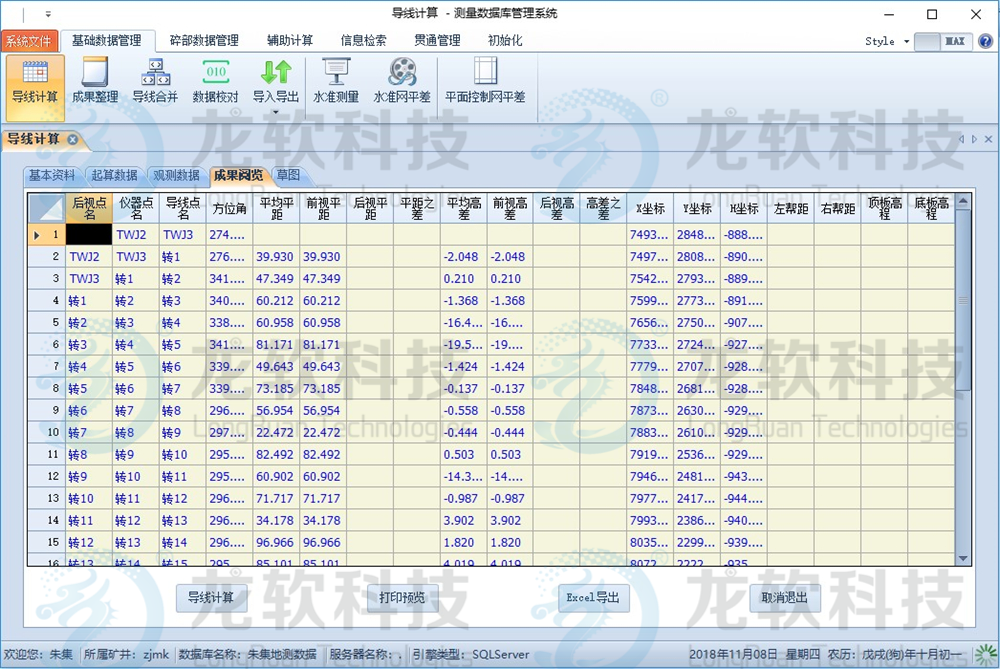

導線計算—成果閱覽

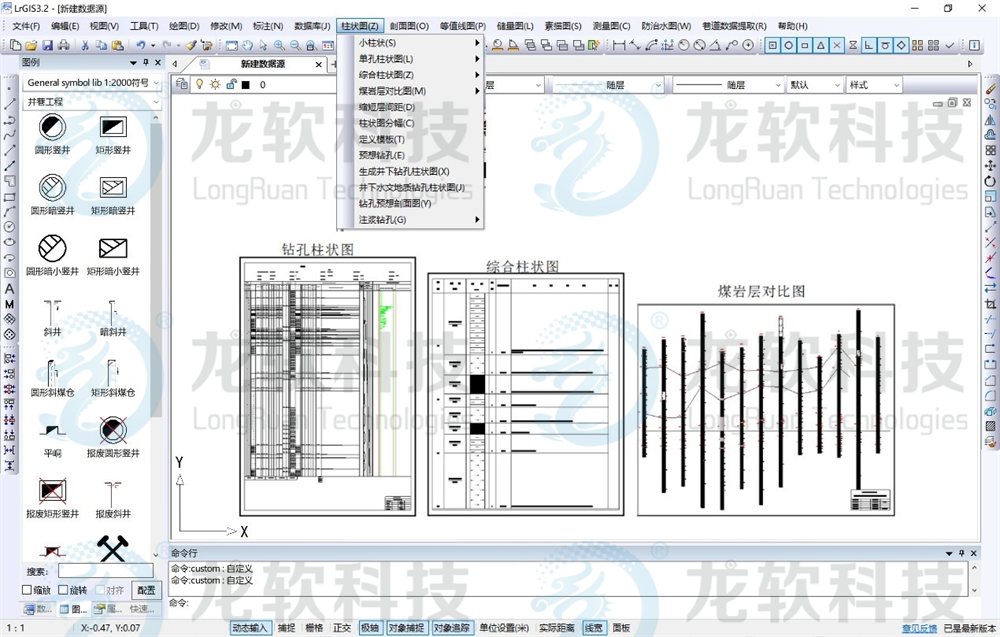

柱狀圖自動成圖

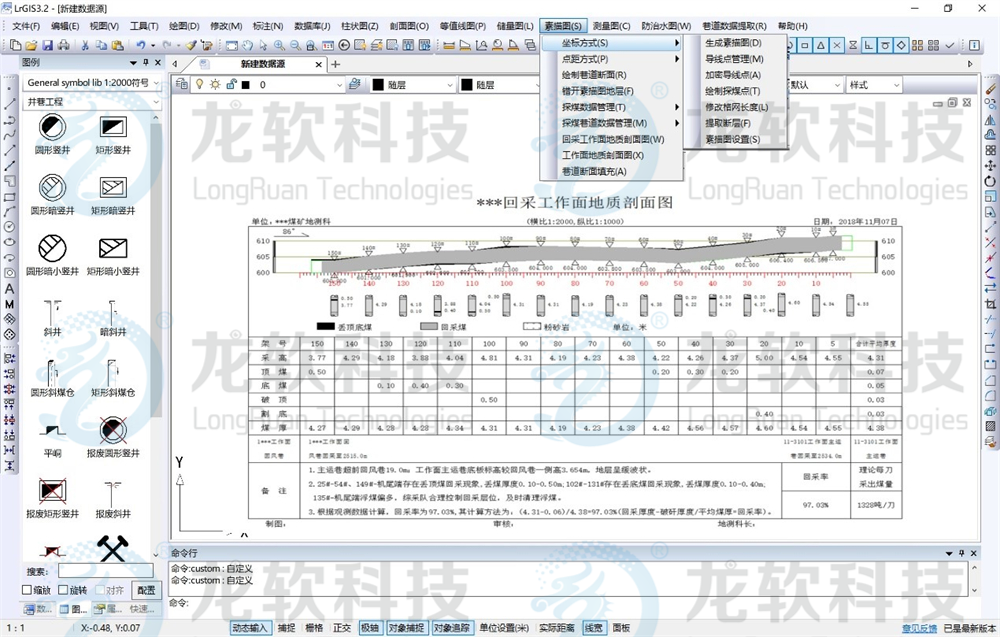

自動繪制回采工作面地質剖面圖

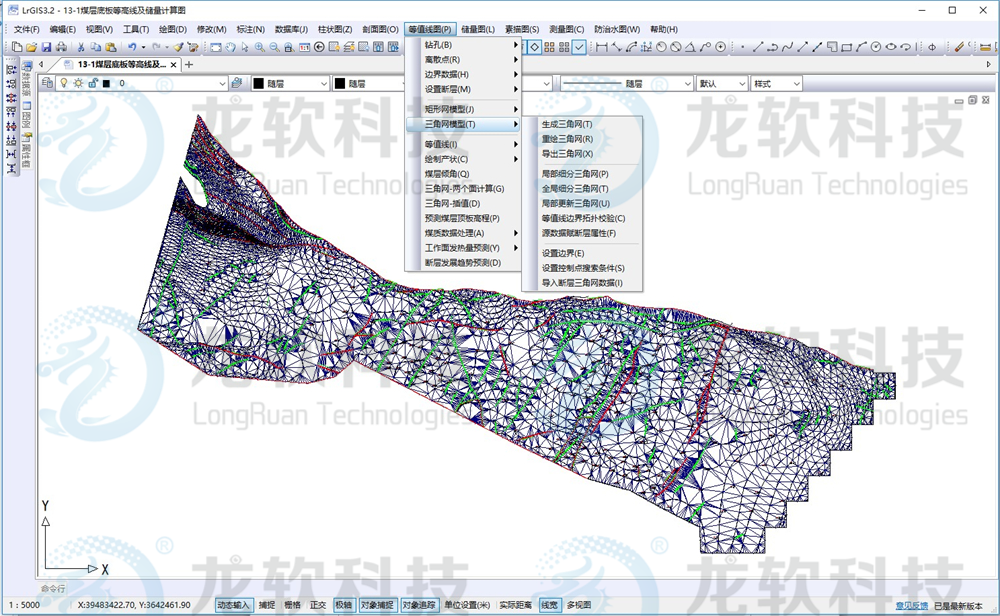

煤層復雜構造高精度地質模型自動生成

采掘工程平面圖巷道自動繪制

    供電設計圖形協同管理系統
     供電設計圖形協同管理系統包括機電圖形協同管理、供電設備選型計算和固定設備選型計算等模塊。機電圖形協同管理是基于一張圖管理模式，以在線協同的方式設計運輸系統圖、設備布置圖、供排水系統圖、通訊聯絡系統圖、人員定位系統圖、供電系統圖等機電圖形。供電設備選型計算是基于標準的供電設備圖例庫繪制供電系統圖，對電動機、變壓器、電纜、各類開關進行相應的供電計算與校驗，從設備參數數據庫選出合適的供電設備，并自動生成供電設計報告。固定設備選型計算是對輔助運輸巷絞車、運輸機、排水等設備進行選型計算，選出合適的設備，生成相應的設備選型設計報告。

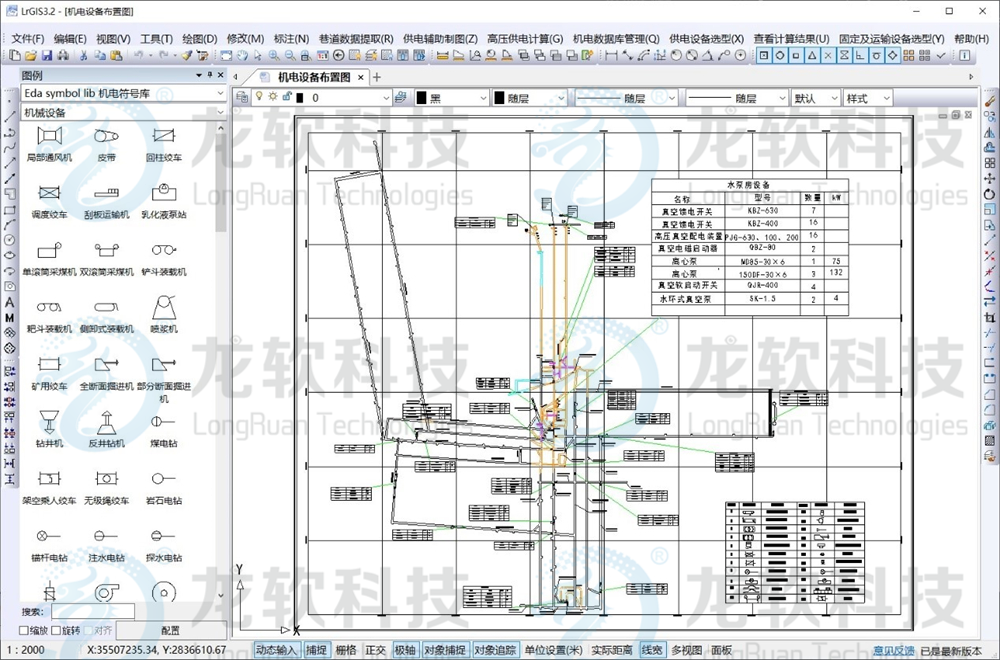

設備布置圖

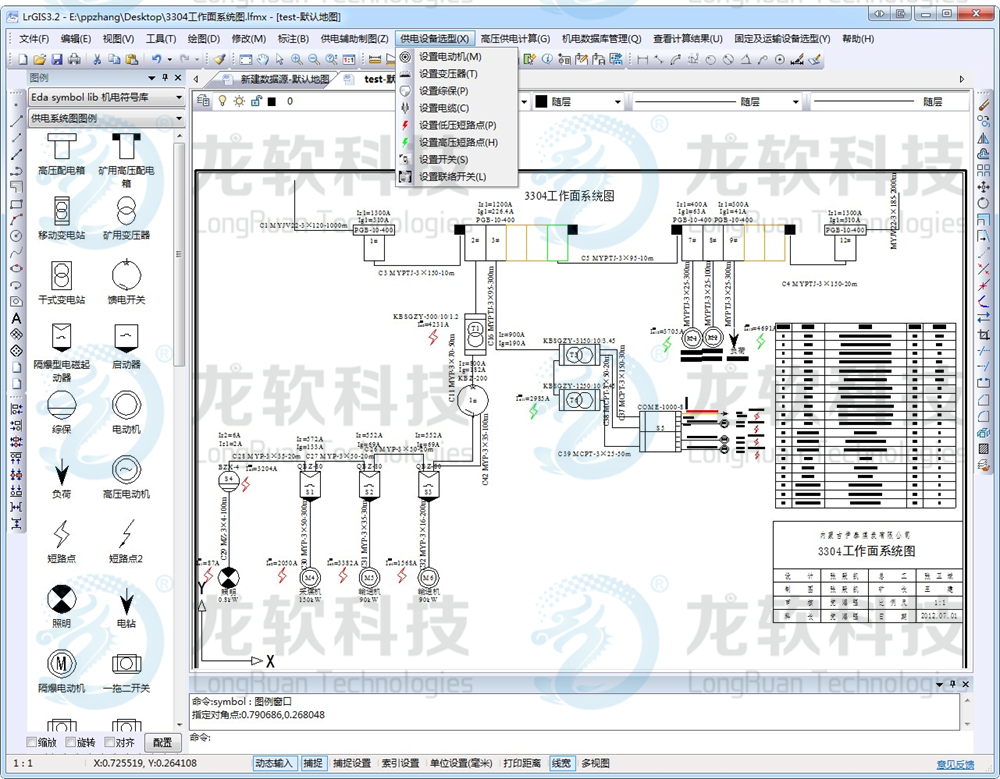

工作面供電設計

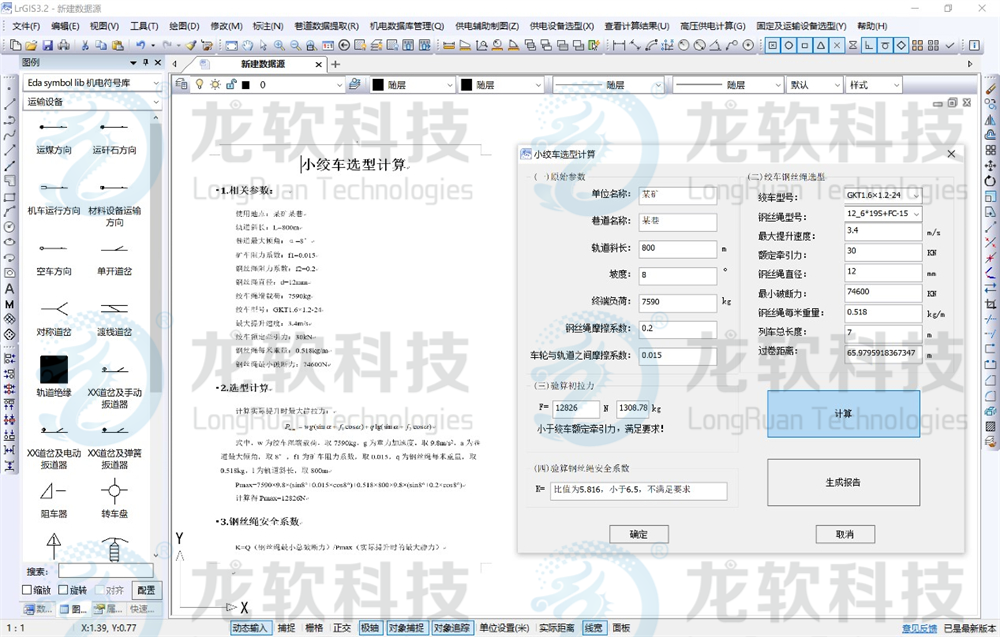

小絞車選型計算

     通防圖形協同管理系統
     通防圖形協同管理系統主要包括通風制圖和通風系統仿真等模塊。通風制圖包括繪制通風系統圖、避災路線圖、注漿系統圖、瓦斯抽放系統圖、瓦斯抽放曲線圖、防塵系統圖、防火系統圖、監測監控系統圖，自動生成通風系統立體圖、通風網絡圖、通風系統壓能圖；通風系統仿真主要包括通風阻力測定數據的錄入和處理，通風網絡模擬解算，通風系統風量調節，風機優化選型等功能。

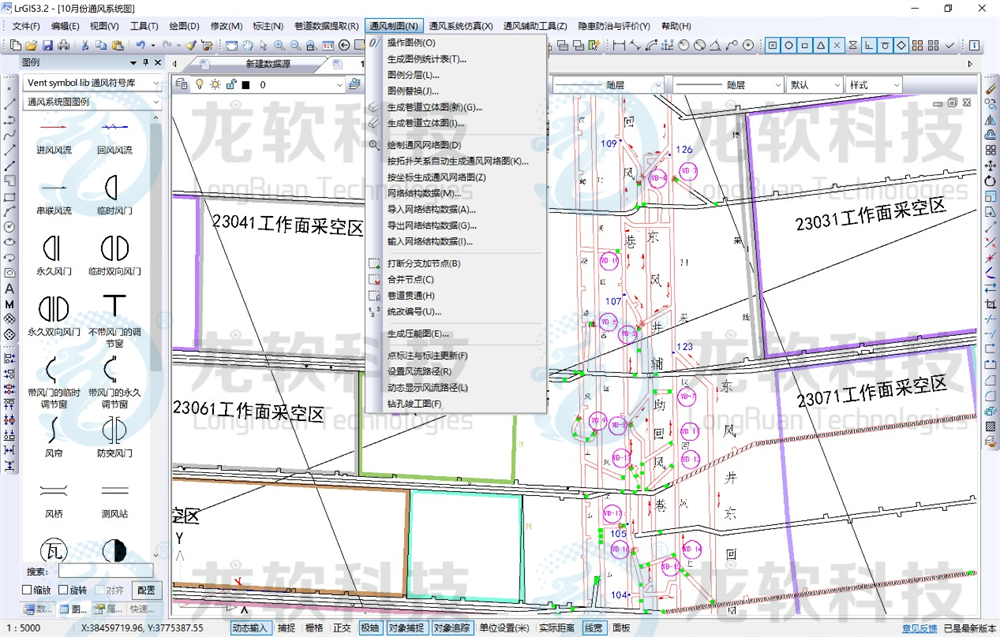

通風系統圖

通風網絡圖

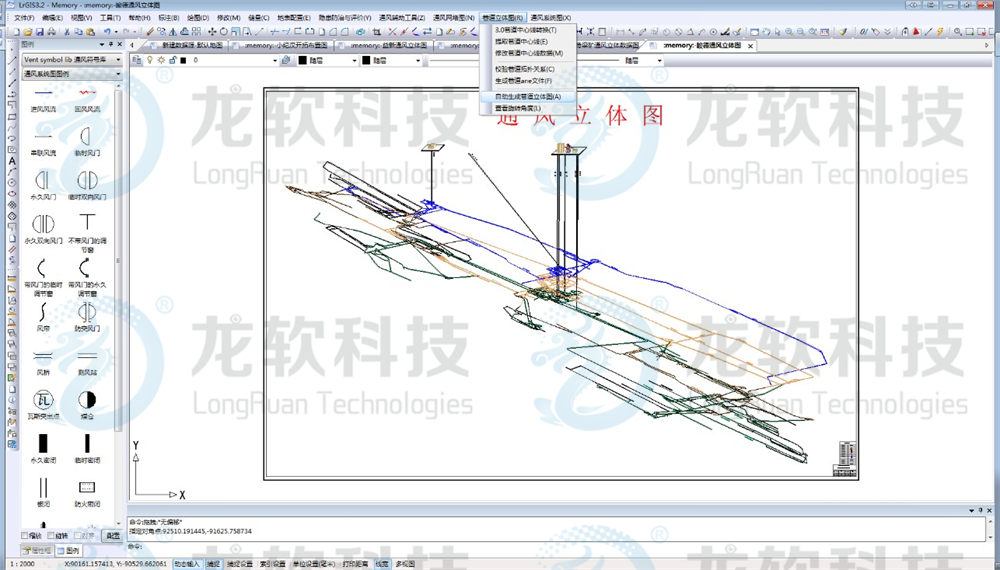

通風立體示意圖

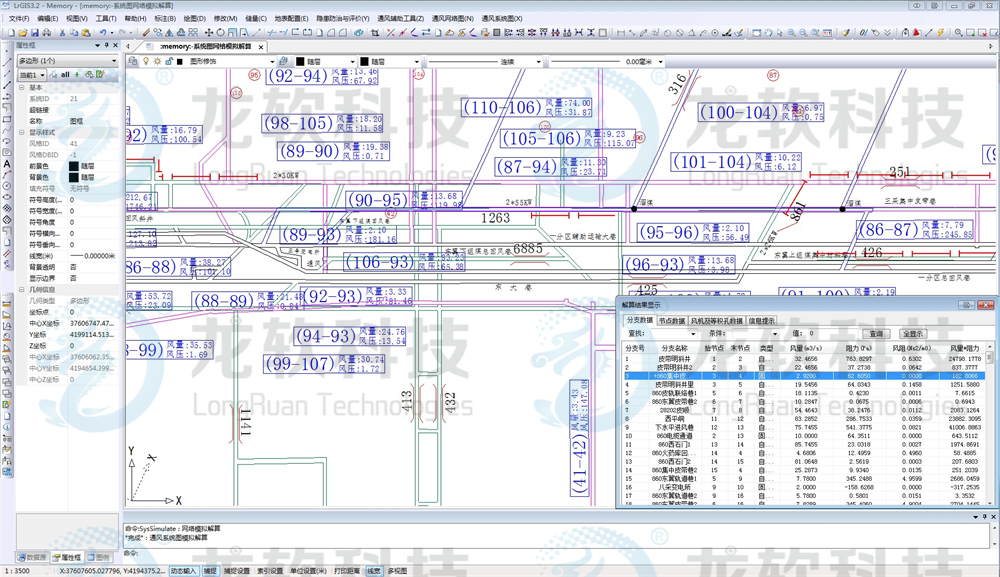

通風網絡解算

     采礦輔助設計協同管理系統
     采礦輔助設計協同管理系統主要包括斷面圖設計、輔助圖設計、采區設計、交叉點及車場設計、采掘銜接等模塊，是以《采礦工程設計手冊》、《煤礦安全規程》為依據，專為煤礦生產設計人員量身打造的一套快速設計制圖系統。系統參考了大量煤礦設計業務流程，結合煤礦實際情況進行定制開發，功能更加符合礦井的實際情況，極大的提高設計、制圖等工作的效率和精度。

工作面設計

矩形斷面設計

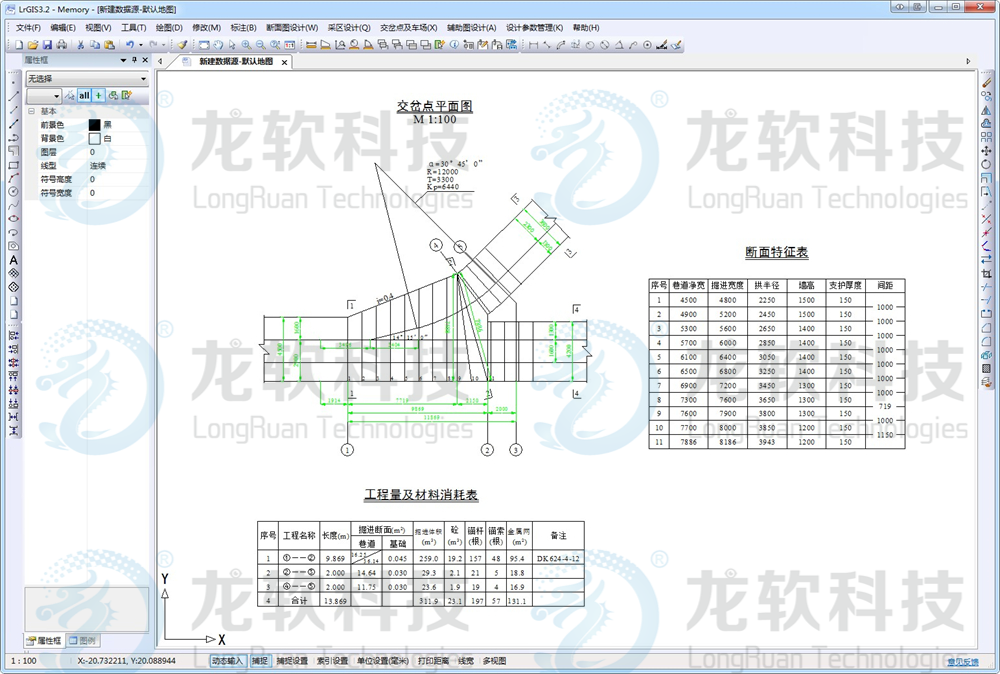

交叉點設計
